反滲透進水為預處理的高鹽水，進水鹽分為4300mg/L，產水量為210m3/h，回收率要求為85%，由于現場空間非常緊張，無法做單獨的濃水反滲透，直接做成三段式一級反滲透。
反滲透膜采用杜邦BW30XFR-400/34型號，運行通量18LMH，膜數量為210÷37.2÷18≈314支，膜殼采用6芯裝，膜殼數量為314÷6=52.3支，選用52支，膜總數量為52×6=312支，實際通量為210÷37.2÷312=18.1LMH。

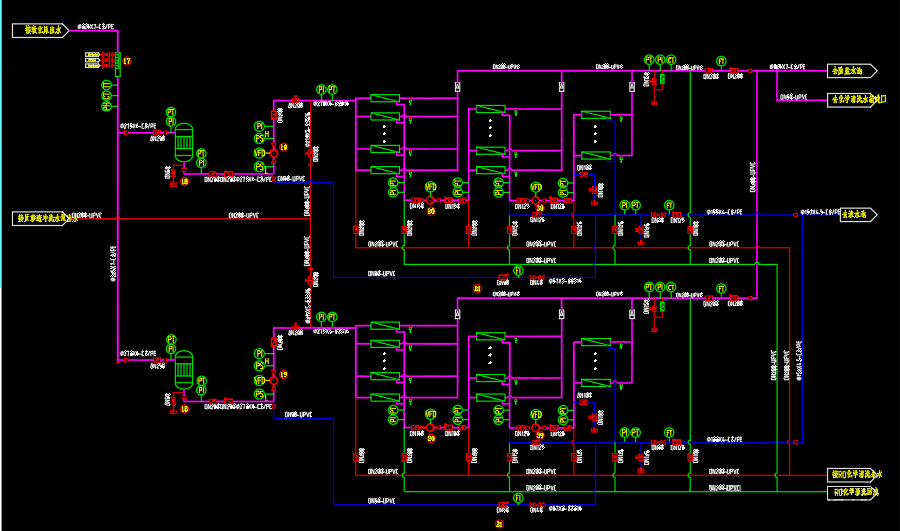

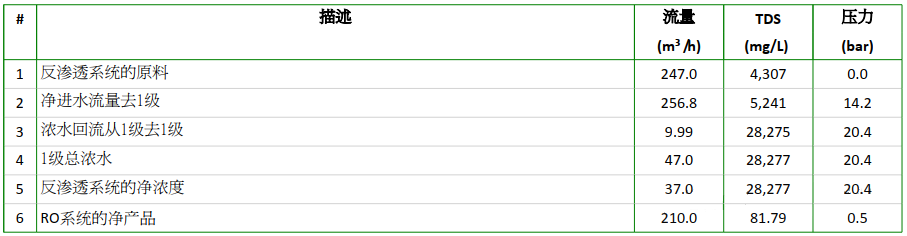

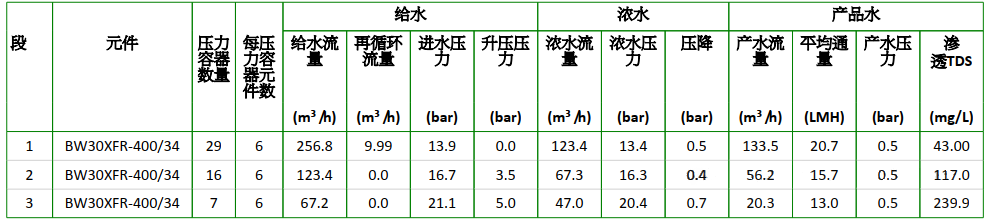

膜殼排列比按照29：16：7考慮（接近4：2：1），并設置段間增壓，采用wave軟件模擬，調整排列比及段間增壓泵揚程，確保段間通量差值在3-5LMH及后段末端膜濃水量高于前段即可。同時因膜元件回收率超限，設置了濃水內回流10m3/h。
由此可確定高壓泵參數：Q=257m3/h，H=1.42Mpa；二段增壓泵參數：Q=124m3/h，H=0.35Mpa，入口壓力1.4Mpa；三段增壓泵參數：Q=68m3/h，H=0.5Mpa，入口壓力2.1Mpa；

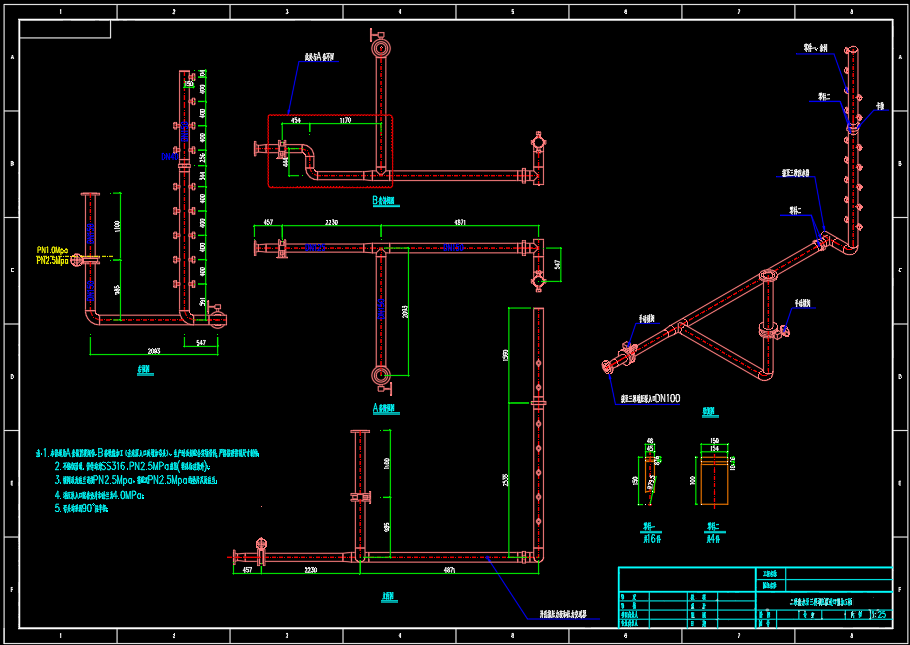

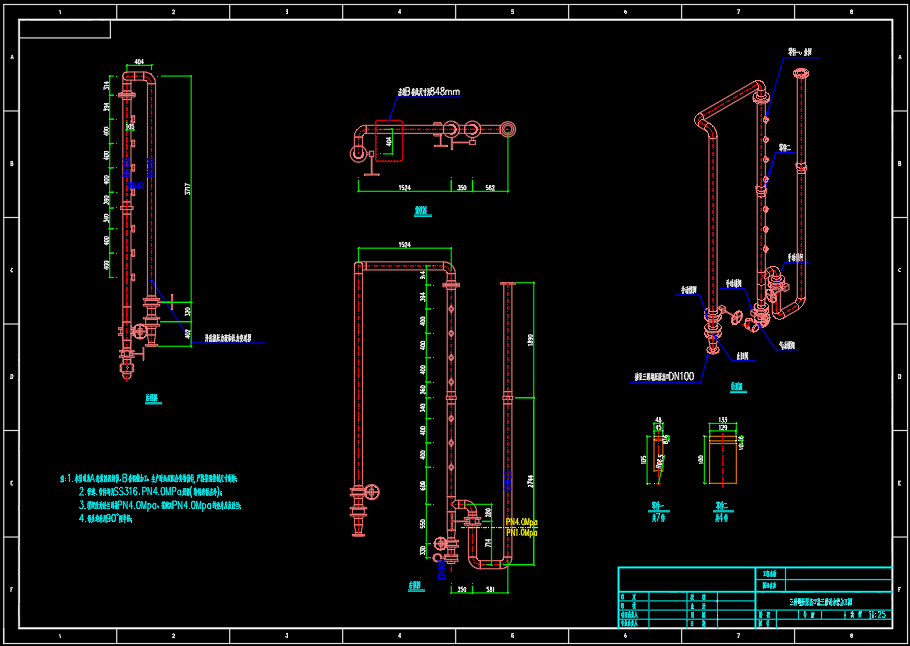

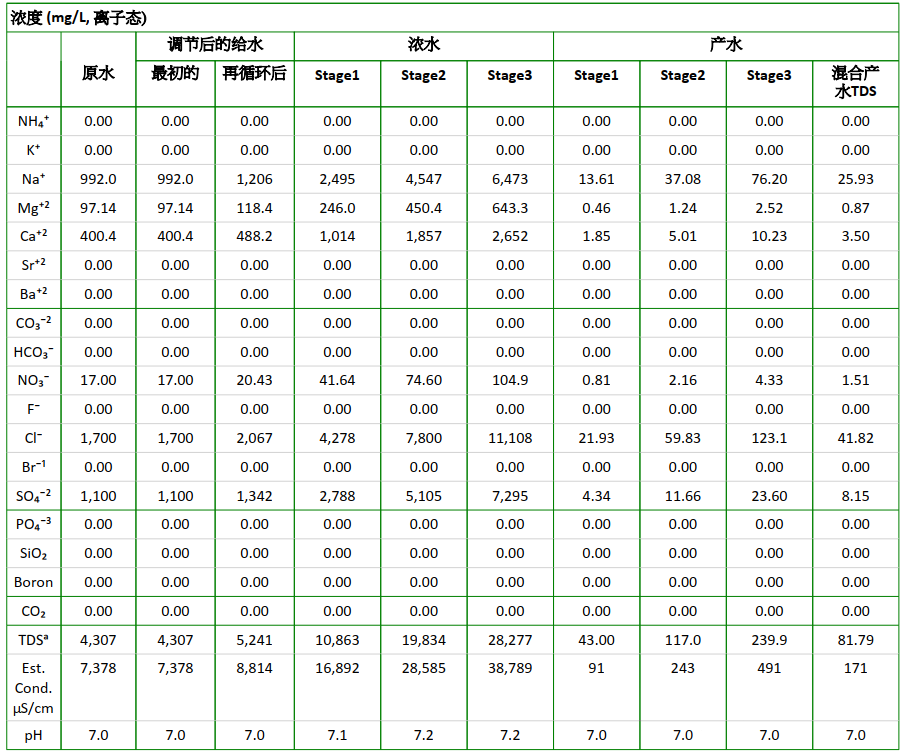

因原水中氯離子濃度1700mg/L，一段濃水4300mg/L，二段濃水7800mg/L，三段濃水11100mg/L，高壓泵材質選用SS316L，段間增壓泵選用SS2205。在實際工程中，氯離子濃度通常200mg/L以內選用SS304，200~1000mg/L選用SS316，1000~3000mg/L選用SS316L，3000mg/L以上選用雙相鋼。

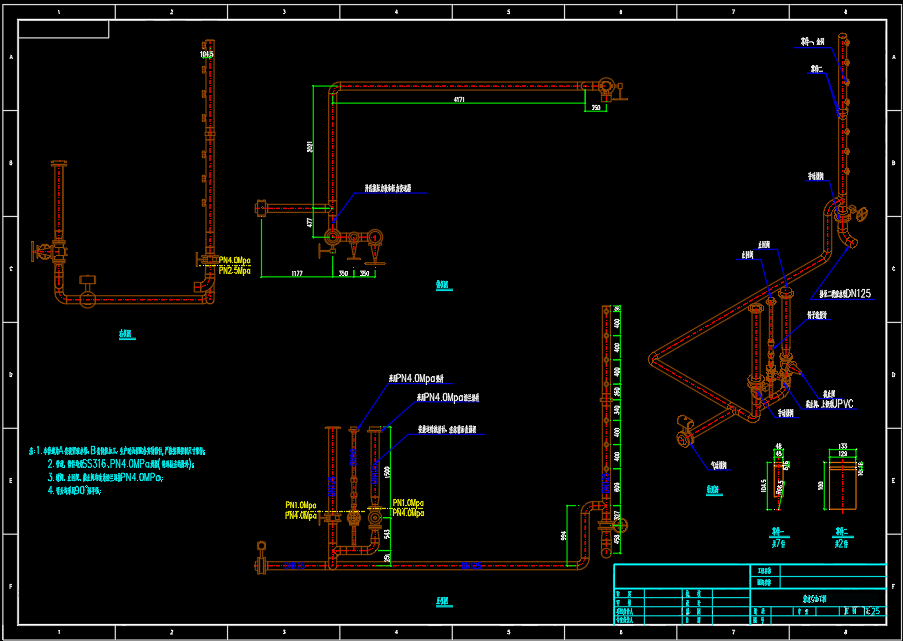

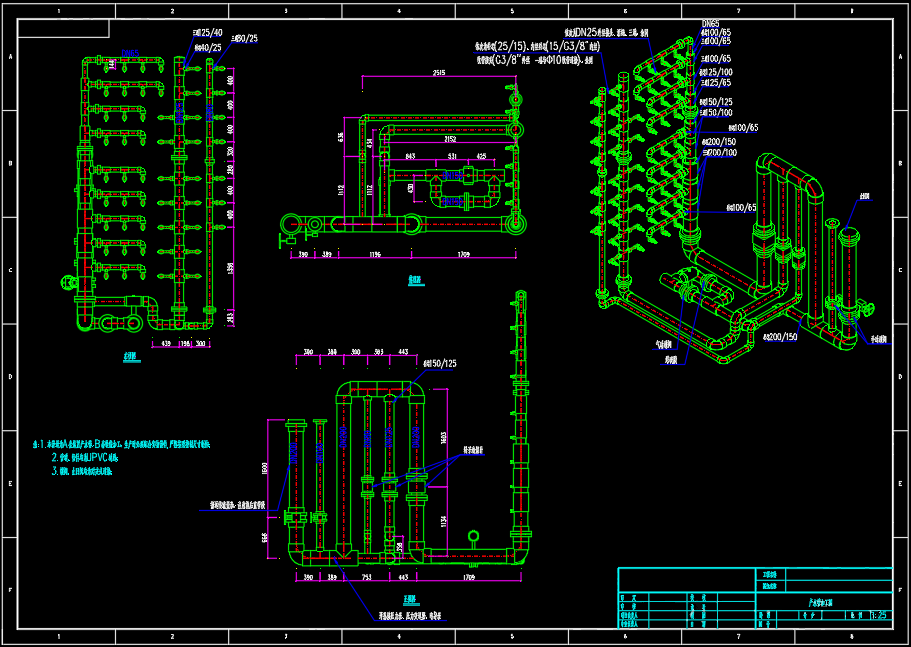

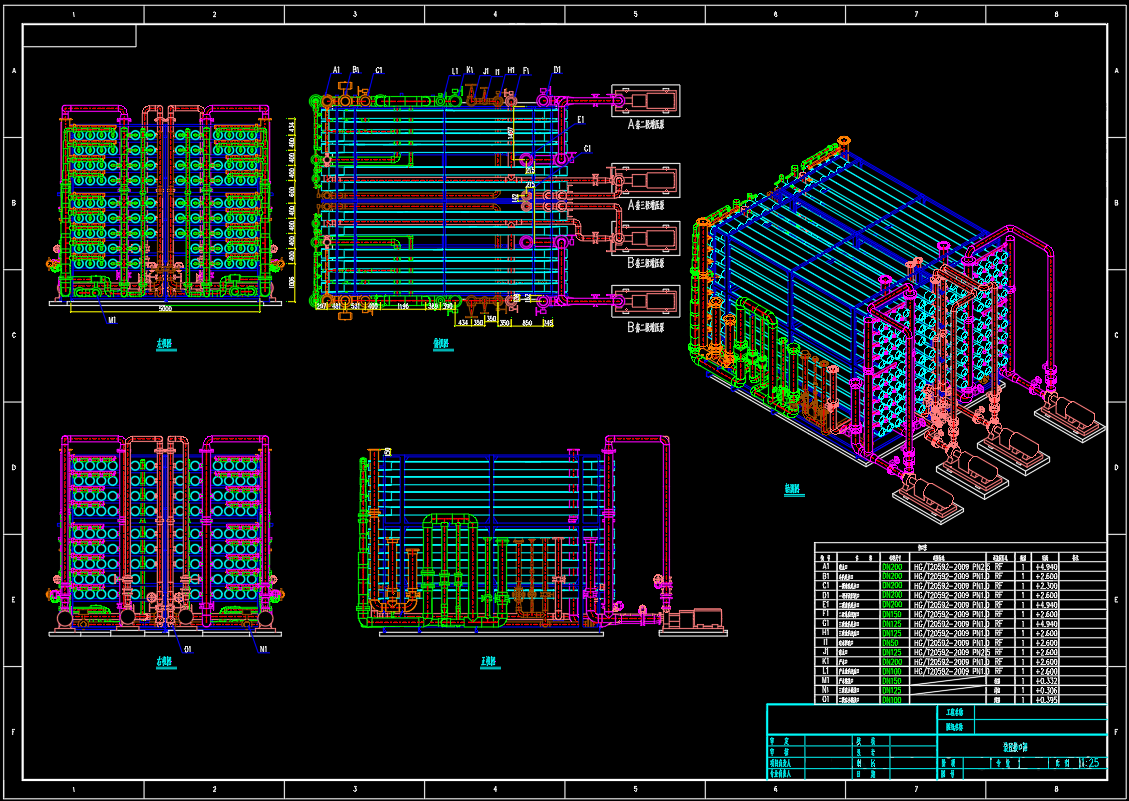

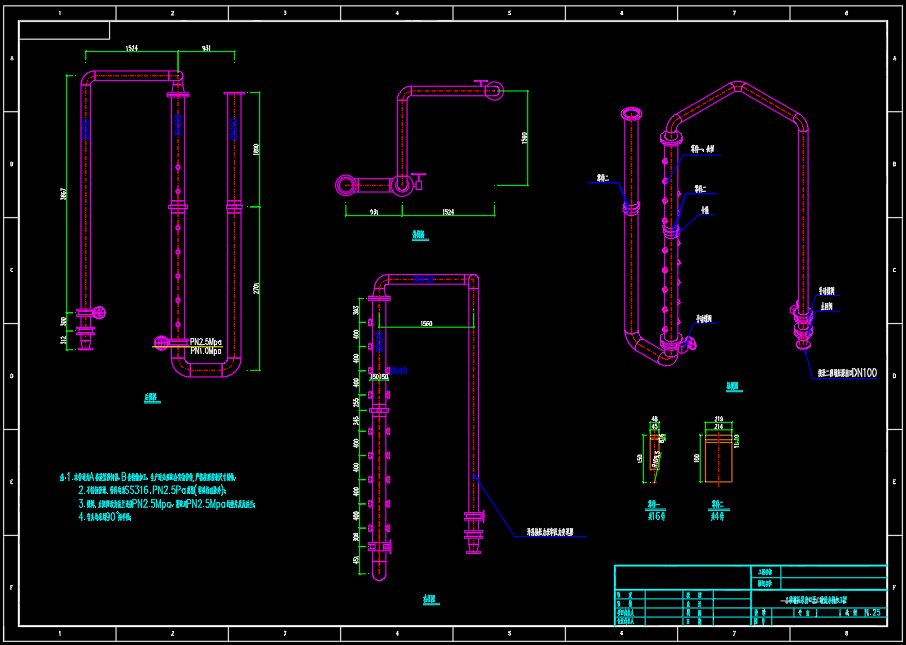

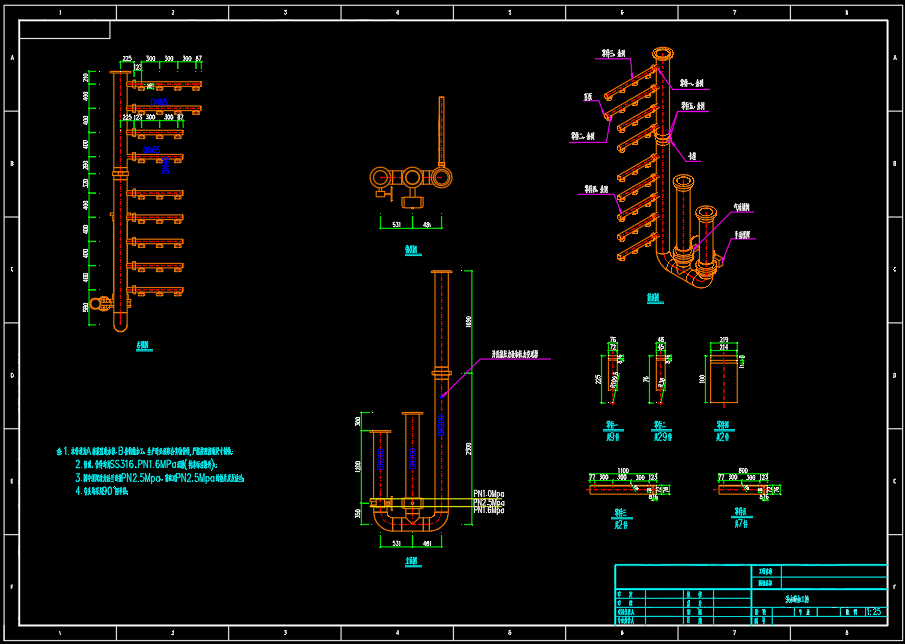

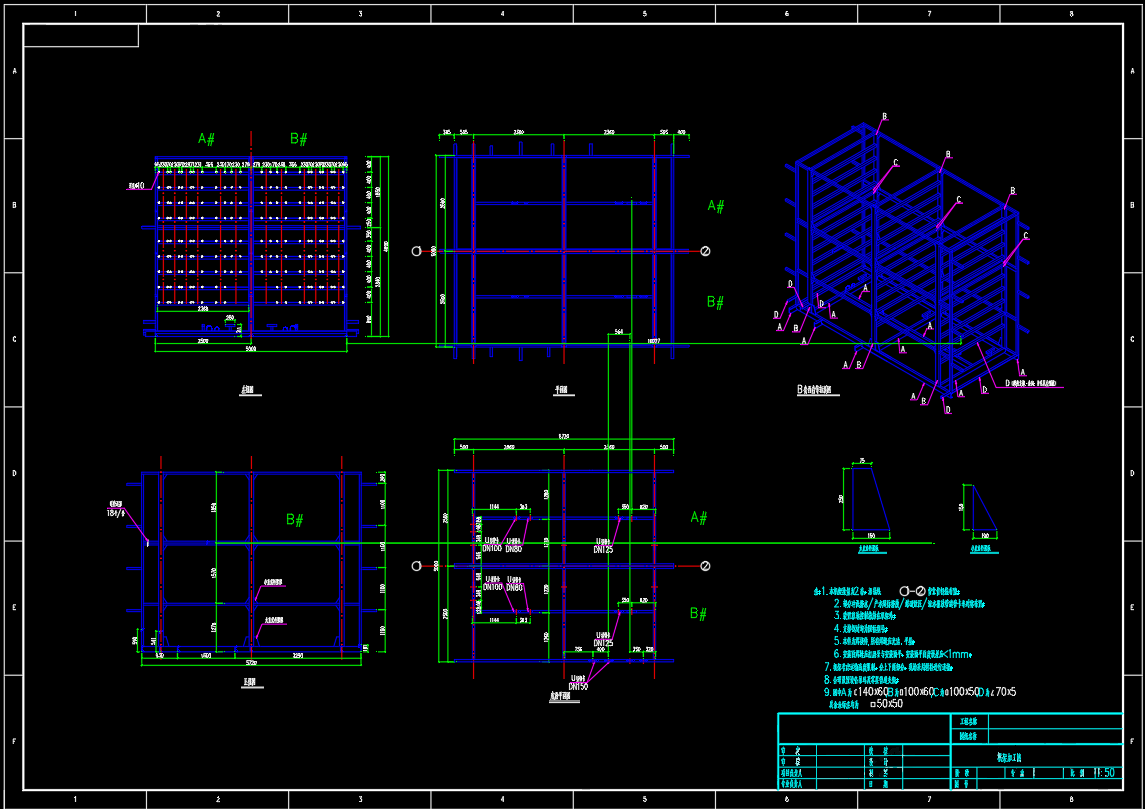

裝置外形圖，2套背靠背
膜殼：根據運行壓力，一段膜殼選用300psi，二段和三段膜殼選用450psi。
化學清洗箱容積：包含膜殼水體積+清洗過濾器水體積+清洗管道水體積。單支膜殼體積=3.14*0.2*0.2*6/4=0.188m3，膜元件占膜殼體積按30%考慮，則膜殼總盛水體積為0.188*29*0.7=3.82m3（按一段膜殼考慮）。清洗保安過濾器直徑DN600，高度1.3m，則水體積為3.14*0.6*0.6*1.3/4=0.37m3?；瘜W(xué)清洗管道按DN200考慮（清洗流量按單支膜殼8m3/h考慮，清洗泵流量為29*8=232m3/h），長度按30m，則管道盛水體積為3.14*0.2*0.2*30/4=0.94m3。
沖洗泵：按單支膜殼沖洗量7m3/h考慮，沖洗泵流量為29*7=203m3/h（通常按一段單支膜殼7m3/h，二段單支膜殼12m3/h，再乘膜殼數量取大值）。揚程0.2-0.3Mpa，如果沖洗泵再一樓，膜裝置在2樓，需校核揚程是否充足，否則會出現二、三段膜沖洗量不足的情況。沖洗泵采用變頻運行，變頻電機，主要是考慮三段膜殼數量過少，可能會造成因沖洗量過大引起的望遠鏡現象。沖洗時先沖洗一段和二段，再變頻沖洗第三段。
自動閥：進水閥-高壓泵采用變頻運行，該閥門為開關閥；沖洗進水閥；產水側排放閥；二段濃水側沖洗排放閥；三段濃水側沖洗排放閥。
