多效蒸發技術在高鹽廢水處理中的應用
多效蒸發處理器是一種高效節能的工業廢水處理設備，專門用于處理高濃度、高色度及高鹽分的工業廢水。該系統具有以下顯著優勢：
高效處理：可同時實現廢水凈化和有價值副產品的回收；
節能環保：采用多效蒸發技術，蒸汽消耗低，運行溫度較低，能耗更優；
高濃縮比：濃縮效率高，處理效果顯著；
經濟合理：整體設計科學，運行成本低，經濟效益突出。
該設備在化工、制藥、食品等行業的高難度廢水處理中表現優異，兼具環保與資源化價值。
01 什么是高鹽廢水 ▼

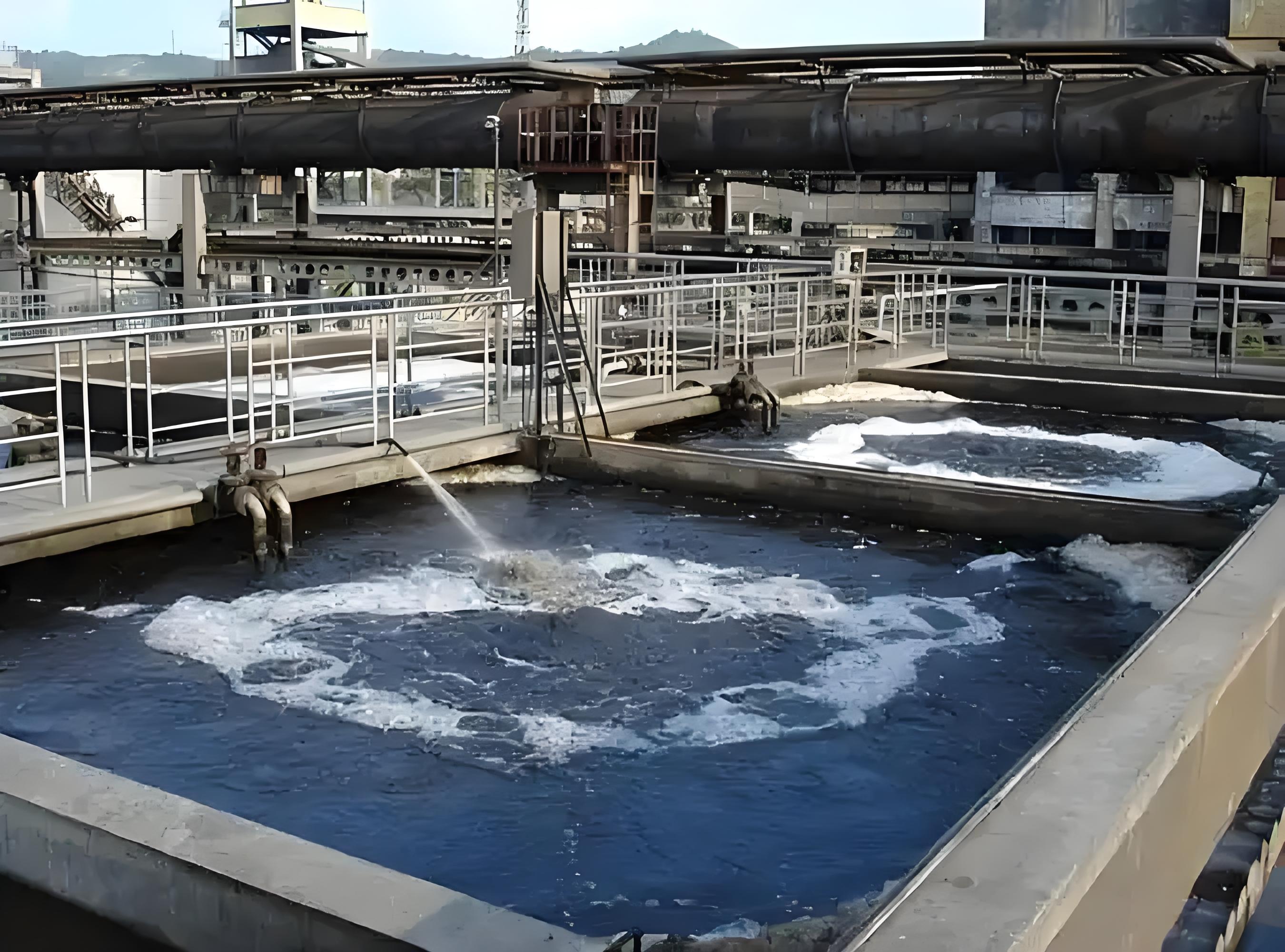

高鹽廢水是指含鹽量（以總?cè)芙夤腆w計）不低于1%的工業廢水，主要來源于化工生產、石油開采及天然氣加工等行業。這類廢水成分復雜，除含有高濃度無機鹽（如Cl?、SO?2?、Na?、Ca2?等）外，還可能包含油脂、有機污染物、重金屬及放射性物質。與其他工業廢水相比，高鹽廢水具有以下特征：
鹽分組成相對穩定：主要鹽類成分差異較?。?/span>
雙重生物效應：雖然無機鹽可為微生物提供必需營養，但濃度過高時會產生顯著抑制作用，具體表現為：
高滲透壓導致微生物細胞脫水及原生質收縮
鹽析效應降低脫氫酶活性
氯離子的特異性毒害作用
廢水密度增大引發活性污泥上浮流失
這些特性使得高鹽廢水對傳統生物處理系統產生嚴重干擾，顯著降低污水處理效率，因此需要采用針對性的處理工藝。
02 高鹽廢水的處理方法 ▼
針對高鹽廢水的處理，目前主要采用物理化學與生物技術相結合的方式，主流工藝包括濃縮蒸發法、膜滲透法、電化學法及耐鹽微生物處理法。以下對各技術進行對比分析：
濃縮蒸發處理技術
優勢：處理規模大，水質適應性強
局限：能耗較高，運行成本顯著
適用場景：大規模工業廢水處理

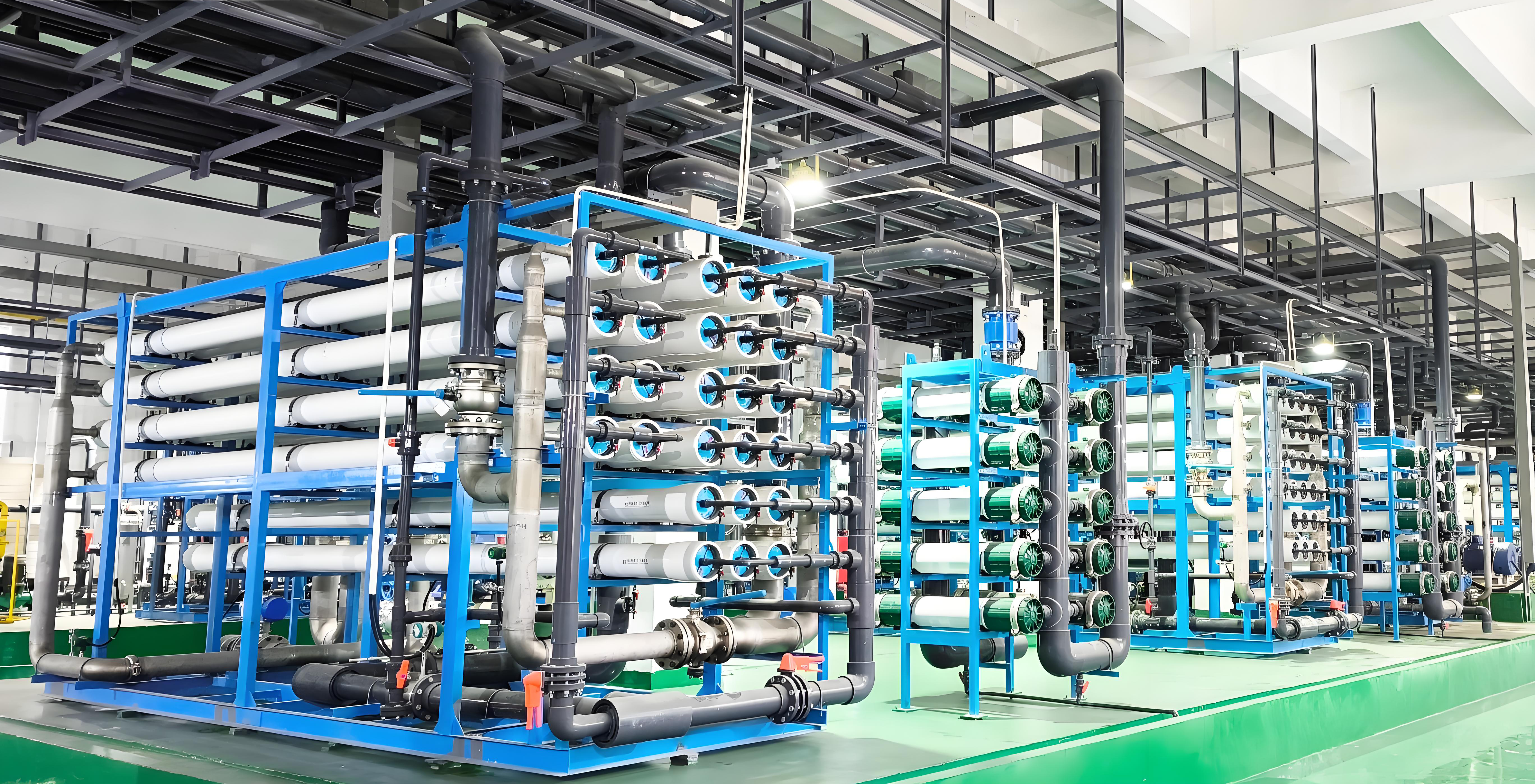

膜分離處理技術
優勢：工藝流程簡單
局限：膜組件易污染堵塞，處理規模受限
適用場景：小流量高鹽廢水處理
電化學脫鹽技術
優勢：操作簡便
局限：僅針對鹽類去除，處理范圍有限
適用場景：特定鹽類廢水處理
耐鹽微生物處理技術
優勢：運行成本較低
局限：對進水水質敏感，受有機物影響大
適用場景：有機負荷適中的含鹽廢水
技術評估表明，在現有工藝中，濃縮蒸發技術憑借其處理規模優勢和水質適應性，成為高鹽廢水處理的最可靠解決方案，尤其適用于工業級廢水處理需求。其他技術則更適用于特定場景或作為組合工藝的組成部分。

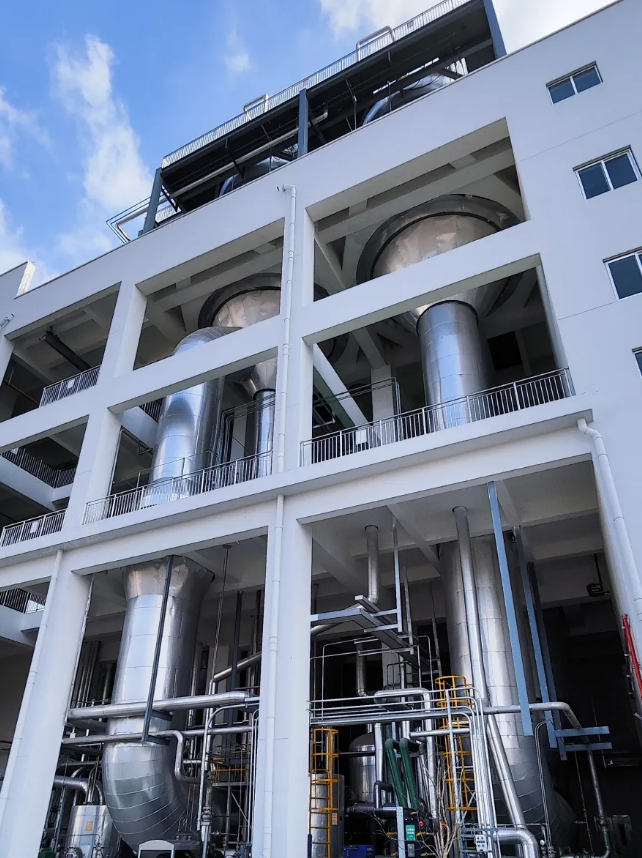

03 多效蒸發的技術特點 ▼
多效主要有如下幾個方面的技術特點：
高效傳熱特性
多效蒸發采用沸騰與冷凝的雙相變傳熱機制，具有極高的傳熱系數。相比多級閃蒸工藝，在相同工況條件下，多效蒸發系統可減少30-50%的傳熱面積需求，大幅降低設備投資成本。
優異能效表現
該技術主要利用汽化潛熱而非顯熱進行傳質傳熱，其熱力學效率顯著優于多級閃蒸。實際運行數據顯示，生產同等規模的淡水，多級閃蒸系統的動力消耗通常比多效蒸發高出40-60%。
卓越的操作彈性
系統具備110%超負荷至40%低負荷的寬廣調節范圍，在此區間內運行均能保持穩定的造水比。這種優異的負荷適應性使其能夠靈活應對生產波動，確保連續穩定運行。
這些技術優勢使多效蒸發在海水淡化、工業廢水處理等領域展現出顯著的經濟性和可靠性，成為高鹽廢水處理的首選方案。
含鹽廢水的工藝流程：
1、原料預處理階段
含鹽水首先通過冷凝器進行預熱和脫氣處理，隨后分流為兩部分：一部分作為冷卻水返回海洋，另一部分作為主工藝進料。
2、蒸發處理階段
預處理后的含鹽水在添加阻垢劑后，從末效蒸發器開始進料。料液通過精密噴嘴均勻分布在蒸發器頂部管束上，形成均勻液膜向下流動。在此過程中，料液吸收管內冷凝蒸汽的潛熱而部分蒸發。
3、多效蒸發過程
(1) 產生的二次蒸汽在相鄰效組中冷凝為產品水
(2) 剩余料液通過級間泵輸送至較高溫度的效組
(3) 該過程在各級效組中循環進行，溫度逐級升高
(4) 最終濃縮液從最高溫效組排出系統
4、蒸汽循環系統
(1) 生蒸汽進入首效蒸發管冷凝放熱
(2) 管外料液產生等量二次蒸汽
(3) 二次蒸汽經汽液分離后進入下一效傳熱管
(4) 該過程在各效間重復進行，每效產出等量蒸餾水
(5) 末效蒸汽最終被進料含鹽水冷凝
5、產品水處理系統
(1) 首效冷凝液返回蒸汽發生器
(2) 其余效組冷凝液進入級聯式產品水罐
(3) 利用壓力差實現產品水閃蒸冷卻
(4) 回收的熱量返回系統提高能效
(5) 最終產品水經冷卻后儲存
6、出水水質
本工藝最終產水純度極高，平均含鹽量可控制在5mg/L以下，完全滿足高品質純水標準。整個系統通過多效熱耦合設計，實現了能量的梯級利用，顯著提高了熱能利用效率。

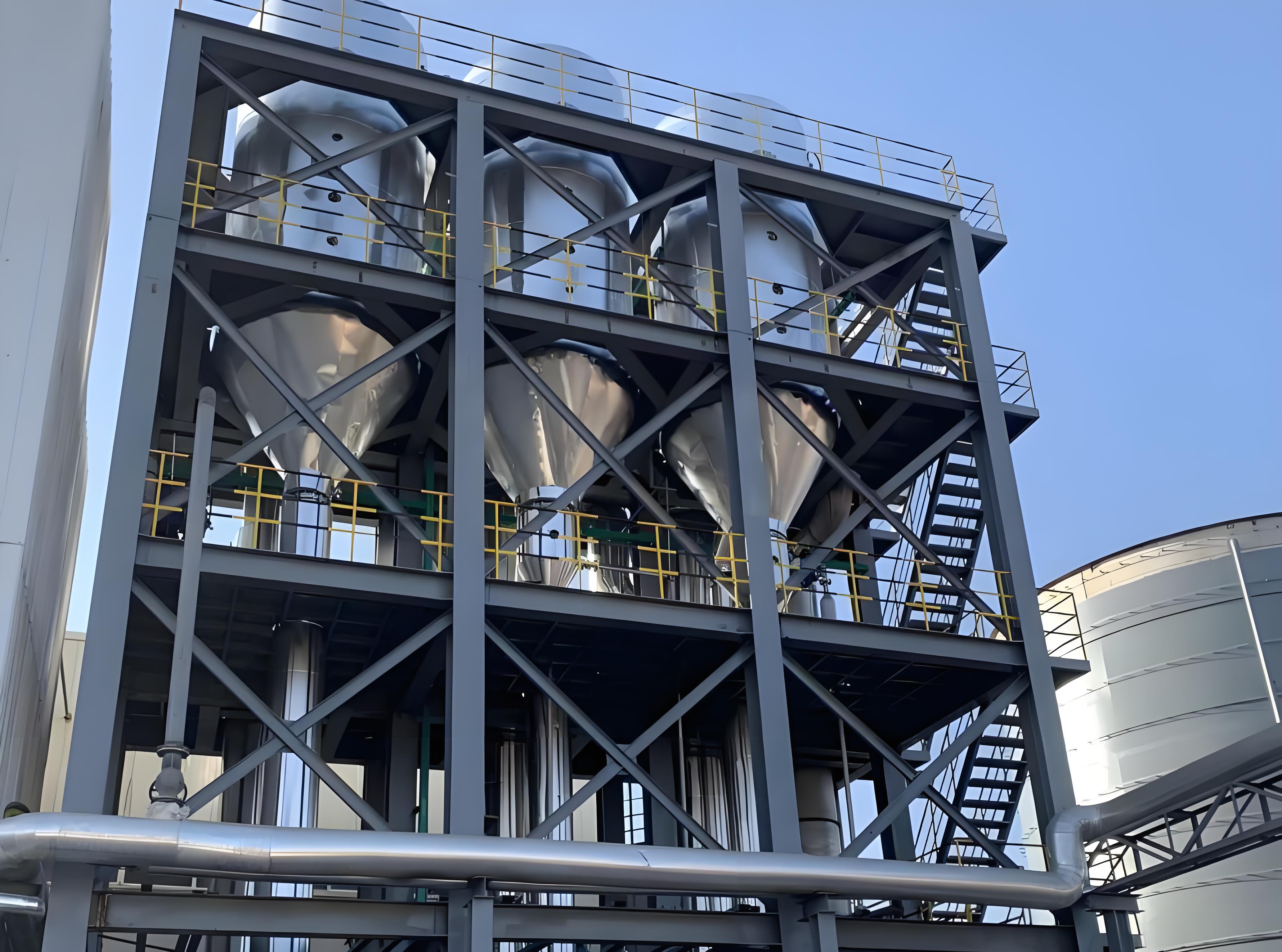

04 低溫多效蒸發的技術優勢 ▼
低溫多效蒸發技術的核心優勢及應用價值分析：
一、技術優勢解析
1、低溫運行特性
（1）腐蝕控制優勢：60-70℃的低溫操作環境顯著降低設備腐蝕和結垢風險
（2）能源適配性：可高效利用50-70℃低品位余熱，電廠背壓蒸汽利用率提升30%以上
（3）預處理簡化：僅需篩濾和微量阻垢劑處理，較傳統工藝節省預處理成本40%
2、系統性能表現
（1）負荷調節能力：40%-110%的寬負荷運行范圍，適應生產波動需求
（2）能耗經濟性：動力能耗0.9-1.2kWh/m3，較常規工藝降低25%以上
（3）熱效率優勢：30℃溫差可實現12效傳熱，造水比達10:1
3、安全可靠性
采用負壓差設計（汽側壓力＞液側），確保即使傳熱管破損也不會導致產品水污染
二、煉化行業應用價值
1、能源協同效應
（1）有效利用煉化裝置120-150萬噸/年的低溫余熱資源
（2）蒸汽利用效率較傳統技術提升50%以上
2、水資源化應用
（1）產水水質：TDS＜5mg/L，滿足循環水補水等工藝要求
（2）回用率：可實現85%以上的污水回用率
3、技術經濟性
（1）投資回報期：2-3年（相較傳統脫鹽技術）
（2）運行成本：降低30%-40%的噸水處理費用
三、行業解決方案
該技術通過以下創新點實現煉化水處理升級：
1、熱-水聯產系統：將余熱利用與污水處理深度耦合
2、模塊化設計：適應不同規模的裝置需求
3、智能控制系統：實現能耗與水質的最優控制
應用實踐表明，低溫多效蒸發技術在解決煉化行業高鹽廢水（TDS≥50000mg/L）處理難題方面具有顯著優勢，其"余熱利用+水資源化"的雙重效益模式，為煉化企業實現綠色轉型提供了關鍵技術支撐。典型項目數據顯示，該技術可使煉化企業水處理綜合成本下降35%以上，同時減少碳排放15%-20%。

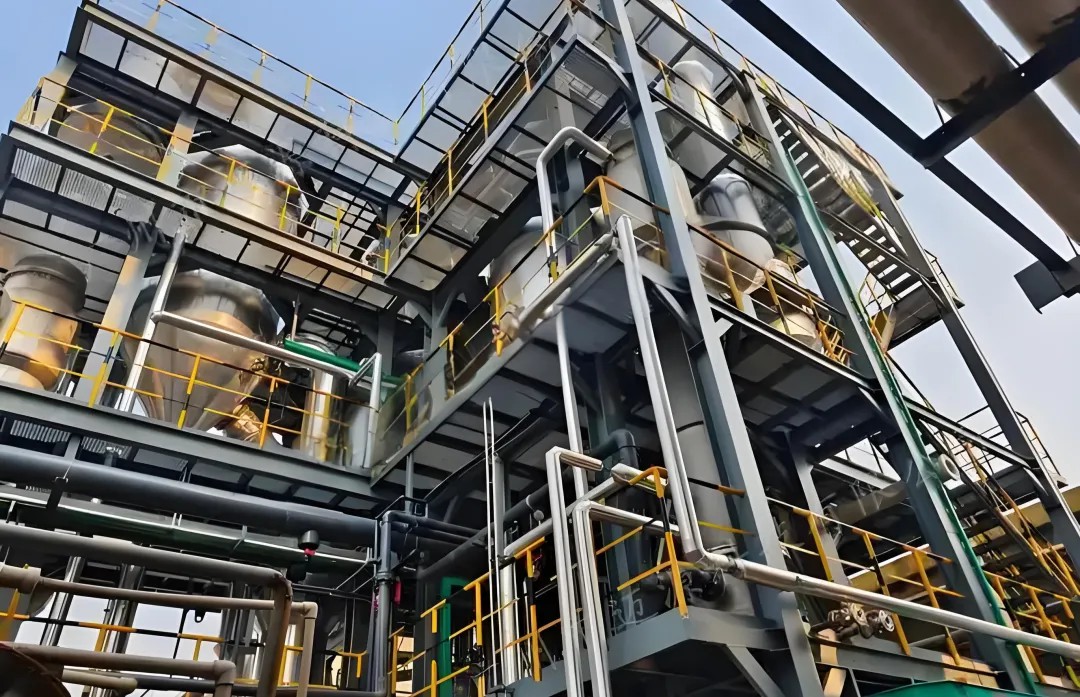

05 多效蒸發的工藝模式 ▼
一、順流工藝流程
物料與蒸汽同向流動，原料液經泵送入第一效后，依靠效間壓差依次流經各效（高粘度或含固物料需增設過料泵），末效通過泵排出完成液。其核心特點是：
利用效間壓差實現閃蒸效應：后效壓力降低使物料沸點下降，前效來料因過熱產生自蒸發
傳熱效率梯度：雖然后效二次蒸汽量可能增加，但因溶液濃度升高和溫度降低，傳熱系數逐效遞減
適用性：特別適合高濃度狀態下熱敏性物料的處理
二、逆流工藝流程
物料與蒸汽逆向流動，原料從末效進入，通過泵逐效向前輸送，最終由第一效排出完成液。其顯著特征為：
溫度-濃度協同效應：蒸發溫度隨濃度提高而上升，使各效濃度和傳熱系數趨于均衡
需注意熱補償：低溫料液進入高溫效時可能需補充加熱，否則二次蒸汽量會遞減
適用性：適用于粘度受溫
三、錯流加料工藝流程
溶液和蒸汽的流向相同，都由第一效順序流到末效。原料液用泵送入到第一效，依靠效間壓差，自流入（濃縮過程中要是有固體產生或溶液粘度較大就需要添加過料泵）下一效進行處理，完成液自末效用泵抽出。
